RS232和RS485的区别之处
作者:靳文兵 日期:2021年08月20日 来源:本站原创 浏览:

内容导读:我们这篇文章重点是介绍一下RS232和RS485的区别

有用过PLC的朋友,应该都知道PLC与控制设备之间的通信基本上都是基于串行通信接口,采用其对应的通信协议进行控制的,而对于串行通信接口,包括RS232、RS422、RS485,RS422在三菱的PLC上我们就可以见到,不过对于其他PLC及设备会相对稍微少一些,我们这篇文章重点是介绍一下RS232和RS485的区别。

点击浏览下一页

RS232串行通信接口

我们先介绍一下RS232的接口标准,RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准,被广泛用于计算机串行接口外设连接,像有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式,这是一种不平衡的传输方式,收发端信号的逻辑电平都是相对于信号地而言的,RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信,也就是点对点,一般是用于全双工传送,当然也可以用于半双工传送。

此外,RS232是负逻辑,逻辑电平是±5~±15V,传输距离短,只有15米,实际应用可以达到50米,但是再长的距离就须加调制了。

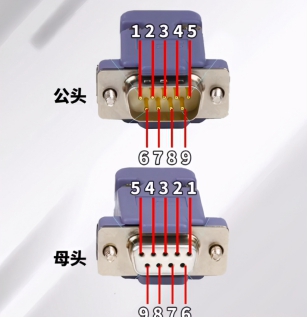

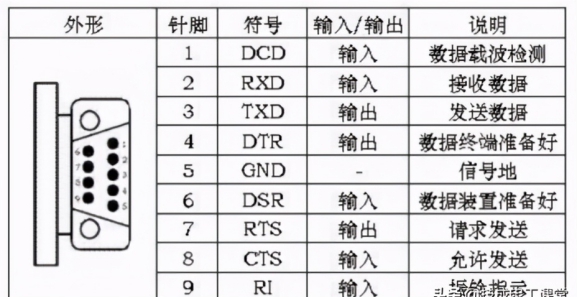

最初RS232标准物理接口是25个引脚的,因为常用的是9个引脚,后来就基本采用DB9连接器了,下面我们看一下RS232的DB9连接器的引脚定义。

点击浏览下一页点击浏览下一页

点击浏览下一页

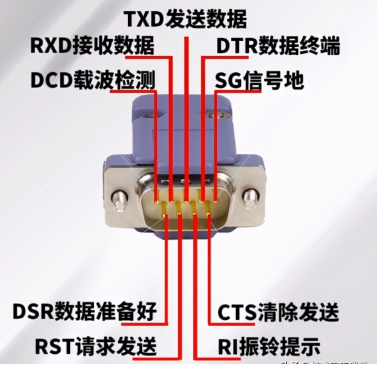

DB9的9个引脚中,并不是所有的信号端都使用的,比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用,而在全双工方式中,因配置双向通道所以不需要。

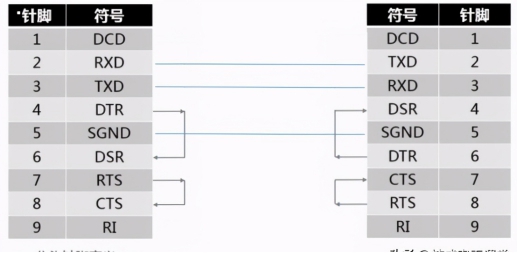

一般来说,在全双工方式中RS232标准接线只要三条线就足够了,两根数据信号线TXD/RXD,一根信号地线GND。双方连接的方式是将TXD和RXD交叉连接,信号地直接相接,然后将各自的RTS/CTS,DSR/DTR短接,将DCD和RI悬空就可以。

点击浏览下一页

RS485串行通信接口

为改进RS232通信距离短、速率低的缺点,EIA在基于RS422的基础上制定了RS485接口标准。RS485是平衡发送和差分接收,因此具有抑制共模干扰的能力,它的最大传输距离为1200米,实际可达3000米,传输速率最高可达10Mbit/s。所以,一般在要求通信距离为几十米到上千米时,会广泛采用RS-485串行通信。

RS-485采用半双工工作方式,允许在简单的一对屏蔽双绞线上进行多点、双向通信,不过任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。

RS232不同的是,RS485的工作方式是差分工作方式,所谓差分工作方式,是指在一堆双绞线中,一条定义为A,一条定义为B。通常情况下,发送驱动器A、B之间的正电平在 2~ 6V,是一个逻辑状态,负电平在-2~6V,是另一个逻辑状态,另有一个信号地C。

RS485中还有一个使能端,使能端是用于控制发送驱动器与传输线的切断与连接。接收器与发送端作相同的规定,收发端通过平衡双绞线将AA与BB对应相连。

因为RS485是半双工通信方式,必须有个信号来相互提醒,根据前面说的,其实就是通过使能端来转换发送和接收的,这个使能端,你也可以认为是一个开关。当开关也就是使能端信号为1时,信号就输出,当使能端信号是0时,信号就无法输出。

RS485标准物理接口也是9个引脚的,对于引脚定义有不同的标识。

1.英式标识为 TDA(-) 、TDB( ) 、RDA(-) 、RDB( ) 、GND

2.美式标识为 Y 、Z 、 A 、 B 、 GND

3.中式标识为 TXD( )/A 、TXD(-)/B 、RXD(-) 、RXD( )、GND

RS485两线一般定义为: "A、B"或"Date 、Date-" ,也就是我们即常说的485 、485- 。

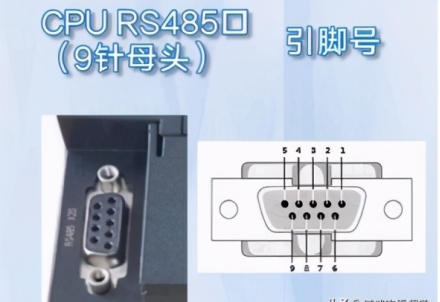

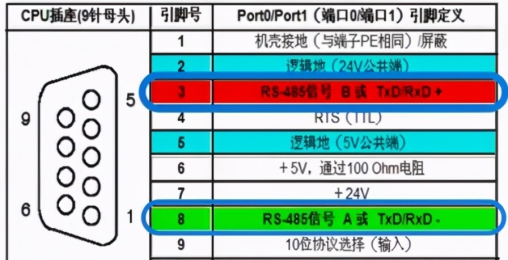

具体还要根据厂家的使用信号针脚而定,有的RS485也可能使用了RTS或DTR等针脚。下面我们就以西门子S7-200PLC中的RS485口来看一下其DB9的引脚定义。

点击浏览下一页

点击浏览下一页

最后,我们总结一下RS232和RS485的区别,分别体现在通讯距离不同、速率不同、逻辑电平不同等。
