导热材料学习与介绍
作者:李媛 日期:2020年07月31日 来源:产品策划部 浏览:

内容导读:在设计产品的过程中,会有较多的机会遇到器件的散热问题,尤其是煤矿防爆类产品,电路板或者器件安装在密闭的防爆壳体之内,所以产品在运行过程中的热量如何能够快速的传递出来,是保证产品工作的持久性,稳定性的关键技术。

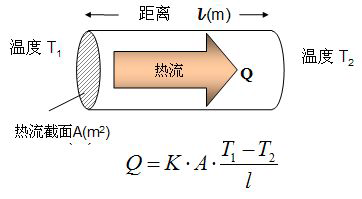

在设计产品的过程中,会有较多的机会遇到器件的散热问题,尤其是煤矿防爆类产品,电路板或者器件安装在密闭的防爆壳体之内,所以产品在运行过程中的热量如何能够快速的传递出来,是保证产品工作的持久性,稳定性的关键技术。通常,我们会采用散热器对发热器件进行传交换。如下图所示:可以根据公式,对导热间隙之间需要填充的材料的导热率进行计算,然后根据介质特点,应用场合,科学的选择适合的导热材料。常见的导热界面材料如下表所示。

点击浏览下一页



Q 代表“单位面积的热流通量(W)

K 代表“导热率(W/m-K)

K”值的大小一般用来描述导热的能力



常见的导热界面材料可分为以下六种:

类型

应用场合

其它

导热填隙材料

应用于需要较大公差和缝隙的场合

 厚度范围:0.25mm~5mm

导热相变材料

应用于需要弥补较小公差,方便安装方式

厚度范围:0.076mm~0.51mm

导热硅脂

应用于较低成本和需要较高性能的场合



导热绝缘材料

应用于需要导热以及电气绝缘 以及抗刺穿要求的场合

厚度范围:0.076mm0.76mm

导热导电材料

应用于弥补公差导热、均温以及导电接地的场合

 厚度范围:0.13mm0.51mm
