科达自控成功实施神东集团供水系统远程计量智能控制系统
作者:佚名 日期:2011年09月16日 来源:本站原创 浏览:

内容导读:    一、系统组成及网络结构     整个系统由现场流量计量仪表、电动阀门、远程测控单元、传输网络、后台监控与远程集中管理系统组成。每个计量站点包括一套电动阀门和计量仪表,根据不同管径选用不同大小的电动阀门

点击浏览下一页

    一、系统组成及网络结构

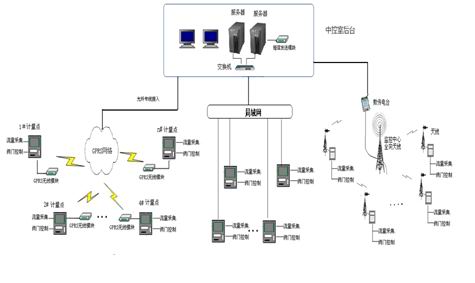

    整个系统由现场流量计量仪表、电动阀门、远程测控单元、传输网络、后台监控与远程集中管理系统组成。每个计量站点包括一套电动阀门和计量仪表,根据不同管径选用不同大小的电动阀门和计量仪表。每个站点配置一套远程测控单元,用于流量数据采集和阀门控制,同时通过传输网络与中控室后台监控系统通讯。后台监控系统通过软件实现流量的实时采集,数据报表统计分析,短信欠费报警,设备故障报警,管网流量异常报警以及远程数据发布。其网络结构如下图所示:


点击浏览下一页

     二、功能介绍
    在各用户计量管路上配置远程智能水表采集控制单元。实现用水量的实时数据采集与阀门控制。
采用就近接入局域网的方式,或无线GPRS传输方式。将各远程智能水表采集控制单元的数据实时上传集中控制室。集中控制室可对各终端阀门实现远程控制。
集中控制室配套智能监控软件,实现远程数据的实时采集、集中管理。对用户用水量集中抄表,对用水情况进行分析统计,同时进行远程数据发布,与缴费系统联网,实现欠费提前报警,根据缴费情况自动开关阀门,控制供水。
    系统调试完成后可实现以下几个方面的功能:
    1. 数据采集功能:实时采集各站点水表计量数值,在监控中心实时监控与计量。
    2. 通过IE浏览,实现收费中心远程数据监控。
    3. 收费中心通过集中管理平台,根据用户的缴费情况,实现用户用水量分配管理。
    4. 对用户的实际用水量进行统计,根据收费中心的用水量分配情况,对用户进行短信报警。
    5. 用户可以通过IE浏览自己的水量使用情况。
    6. 权限管理:对所有的使用人员实现权限管理。对所有水量的分配操作进行日志记录。
    7. 设备的监控功能:操作人员在中控室监视各个计量点的当前流量指数,阀门开关状态,故障信息并对阀门进行远程控制。
    8. 系统采用规定的通讯协议,完成与现场控制站通讯。并通过局域网实现数据的共享。
    有效减轻工人劳动强度,实现集中抄表,对用水异常用户可以及时跟踪,远程报警。与交费情况挂钩,杜绝偷窃行为,对欠费用户自动短信通知。自动化程度显著提高,对后期全面信息化奠定了扎实的基础。
